RG-316 — это тонкий высокотемпературный коаксиальный кабель с волновым сопротивлением 50 Ом. Он широко применяется в радиочастотных системах, где требуются гибкость, малые габариты и работа в сложных температурных условиях.

Конструкция и материалы

Кабель отличается использованием посеребренных проводников и тефлоновой изоляции, что обеспечивает отличную проводимость и термостойкость.

www.radiolab.com.ua +1

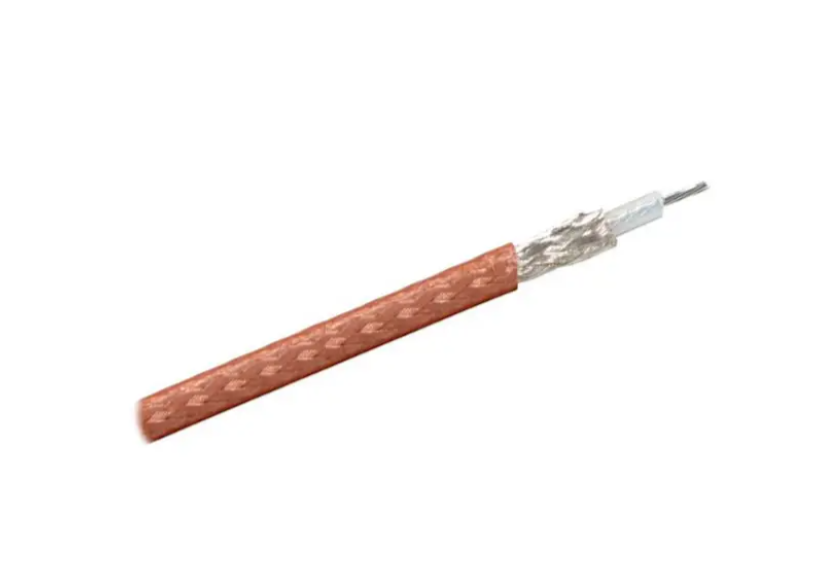

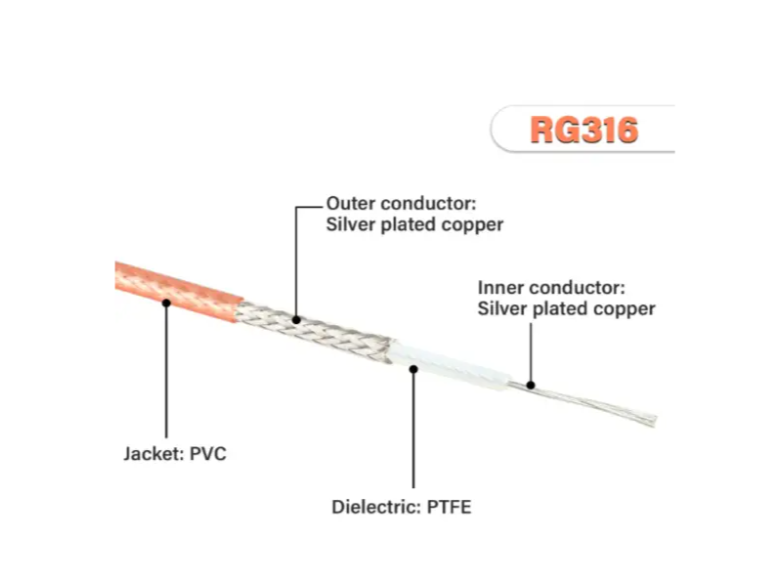

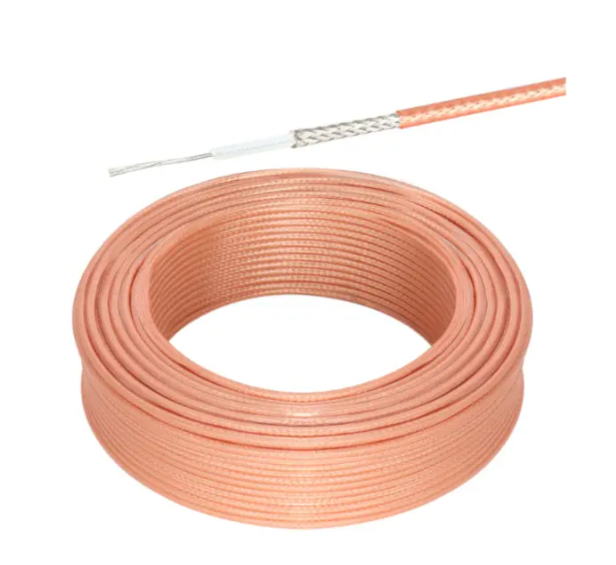

• Центральный проводник: 7 жил диаметром по 0,17-0,18 мм (общее сечение ~0,51-0,54 мм), материал — посеребренная медь или посеребренная сталь (SCCS).
• Диэлектрик: Сплошной фторопласт (PTFE/Teflon), диаметр ~1,52 мм.
• Экран: Оплетка из посеребренной меди, плотность покрытия около 95%.
• Внешняя оболочка: Фторированный этилен-пропилен (FEP), обычно прозрачно-коричневого цвета, внешний диаметр 2,5 мм.



Основные характеристики

• Волновое сопротивление:





   Ом.
• Рабочий диапазон частот: До 3 ГГц (в некоторых спецификациях до 6 ГГц).
• Рабочая температура: От





   до





  .
• Погонная емкость: ~95–96 пФ/м.
• Скорость распространения сигнала: ~69,5% от скорости света.
• Минимальный радиус изгиба: 13–15 мм для одиночного изгиба, 30–40 мм для многократных.



Затухание сигнала (типовые значения на 100 м)

• 100 МГц: 26,2 дБ
• 400 МГц: 53,2 дБ
• 1000 МГц (1 ГГц): ~85–93 дБ
• 3000 МГц (3 ГГц): 153,1 дБ

  TME +1

Сравнение с аналогами

• RG-316 vs RG-174: RG-316 имеет аналогичные размеры, но за счет тефлоновой изоляции выдерживает вдвое более высокую температуру и имеет меньшие потери на высоких частотах.
• RG-316 vs RG-178: RG-316 толще и обладает меньшими потерями.
• RG-316 vs RG-58: RG-316 гораздо тоньше и гибче, но имеет более высокое затухание, чем толстый RG-58.



Применение: Изготовление антенных переходников (пигтейлов), внутренняя разводка ВЧ-блоков в радиостанциях, измерительном оборудовании и системах сотовой связи, где важна устойчивость к нагреву при пайке и эксплуатации.
