Механіка керування польотом БПЛА: від сервоприводу до кермових поверхонь

Аеродинаміка будь-якого безпілотного апарата літакового типу (Fixed-wing) або конвертоплана (VTOL) спирається на бездоганну роботу кермових поверхонь: елеронів, рулів висоти та напрямку. Яким би просунутим не був ваш польотний контролер і як би ідеально не були налаштовані PID-регулятори, вся електронна стабілізація втрачає сенс, якщо в механічному ланцюзі керування присутній люфт (slop). Механічний зазор навіть у частки міліметра на високих швидкостях неминуче призводить до флатера — руйнівної вібрації крила, яка здатна розірвати конструкцію в повітрі.

Саме тому професійна збірка вимагає безкомпромісної уваги до дрібної фурнітури: петель, кабанчиків та наконечників тяг. Ці мініатюрні елементи формують жорсткий і точний зв'язок між качалкою сервоприводу та площиною, що відхиляється.

Шарнірні системи: основа рухливості

Надійне кріплення керуючої поверхні до нерухомої частини крила або стабілізатора забезпечується шарнірами. Для моделей з пінопласту (EPO/EPP) або бальзи інженери вважають за краще використовувати фурнітуру зі зносостійкого нейлону. Якщо ви збираєте надійний борт, рішення купити петлі для бпла фабричної якості стане страховкою від заклинювання рулів. Нейлон стійкий до перепадів температур і витримує сотні тисяч циклів вигину.

Залежно від товщини профілю крила, застосовується два основні типи шарнірів:

1. Плоскі нейлонові петлі — класичний варіант із металевою віссю або гнучким пластиковим центром. Вони монтуються у вузькі прорізи та фіксуються рідким ціанакрилатним клеєм (CA).

2. Для товстих профілів та масивних авіамоделей доцільно купити петлі штирові. Їхня циліндрична форма з рельєфною насічкою ідеально підходить для щільного вклеювання епоксидною смолою в попередньо висвердлені круглі отвори, забезпечуючи феноменальну міцність на виривання.

Трансляція зусилля: важелі керування (кабанчики)

Перетворення лінійного руху металевої тяги в обертальний рух кермової поверхні відбувається завдяки спеціальному важелю — кабанчику (Control Horn). Сьогодні міцні кабанчики для авіамоделей купити в Україні можна в найрізноманітніших модифікаціях: від накладних на саморізах до варіантів із наскрізною шпилькою та відповідною притискною планкою.

Вибір конкретної моделі залежить від площі керма та очікуваного навантаження. На стандартні пластикові кабанчики для fpv ціна залишається максимально доступною, при цьому вони забезпечують необхідну жорсткість конструкції. Головне правило аеродинамічної механіки свідчить: ряд отворів на кабанчику повинен знаходитися строго над лінією осі шарніра (петлі). Таке розташування гарантує симетричне відхилення керма вгору і вниз на однаковий кут. Переміщення точки кріплення тяги ближче до основи кабанчика збільшить кут відхилення, але знизить крутний момент, що передається від сервоприводу.

Сполучна ланка: наконечники тяги та усунення люфтів

Передача зусилля від сервоприводу до кабанчика здійснюється сталевою або карбоновою тягою. Використання примітивних Z-подібних вигинів дроту допустиме лише на легких зальних пінольотах. Для серйозних безпілотників необхідно правильно підібрати і купити наконечник тяги для безпілотника, який накручується на різьбу стрижня.

У професійній збірці застосовується два види закінчень:

• Нейлонові вилочки (Clevis): Охоплюють кабанчик із двох сторін і фіксуються сталевим піном. Для захисту від випадкового розкриття в польоті на вилочку обов'язково надівається відрізок силіконової трубки.

• Кулькові наконечники (Ball Links): Найдосконаліший тип шарнірного з'єднання. Латунна куля, закріплена болтом на кабанчику, обертається всередині нейлонового корпусу наконечника. Така конструкція повністю виключає перекоси та тертя навіть при відхиленні тяги під складними кутами.

Чек-лист: правила монтажу механічної периферії

Щоб механічний ланцюг керування працював як швейцарський годинник, інженери рекомендують дотримуватися жорсткого протоколу збірки:

• Ідеальне вирівнювання: Всі петлі на одній кермовій площині повинні знаходитися строго на одній осі, інакше при відхиленні виникне внутрішня напруга, яка перевантажить сервопривід.

• Змащення осей: Перед вклеюванням петель крапніть трохи машинного масла на металеву вісь шарніра. Це запобіжить випадковому потраплянню епоксидної смоли або CA-клею всередину механізму.

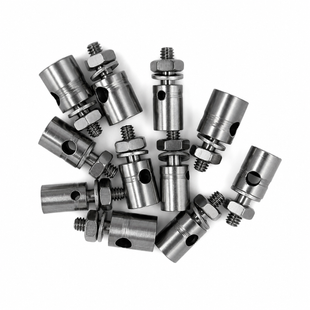

• Різьбова фіксація: Будь-які металеві гайки, що використовуються для фіксації кулькових наконечників або затискачів тяги, повинні збиратися із застосуванням синього фіксатора різьби. Вібрація від мотора здатна розкрутити незафіксовану гайку за кілька хвилин польоту.

Точне налаштування кінематики крила — це запорука передбачуваної поведінки апарата в повітрі. Якщо ви сумніваєтеся в правильності геометрії ваших тяг, не знаєте, який тип шарнірів вибрати для конкретного матеріалу крила, або хочете оптимізувати механіку для усунення флатера — зверніться до нашої команди. Зателефонуйте за номером, вказаним на сайті, або запишіться на детальну технічну консультацію. Інженери FlyShop допоможуть укомплектувати ваш борт надійною фурнітурою для ідеального контролю над кожним маневром.
