Електронні регулятори обертів для дронів

У сучасній безпілотній авіації силова установка є найскладнішим вузлом, стабільність якого повністю залежить від електронної периферії. Сучасний esc регулятор (Electronic Speed Controller) виступає в ролі інтелектуального посередника між польотним контролером та безколекторним двигуном. Без цього модуля цифрові команди автопілота неможливо перетворити на фізичне обертання ротора. Завдання цього пристрою полягає у швидкісній генерації трифазного змінного струму з постійної напруги акумулятора, і ця операція виконується десятки тисяч разів на секунду.

4 ключові етапи вибору компонента

Процес проєктування БПЛА вимагає жорсткого дотримання технічних специфікацій. Щоб ваш апарат функціонував без збоїв, інженери рекомендують дотримуватися наступного алгоритму підбору:

1. Аналіз струмового навантаження. Це найважливіший критерій. Ви повинні розрахувати максимальне споживання одного мотора з обраним пропелером. Надійний регулятор обертів для квадрокоптера повинен мати запас номінального струму на рівні 25-30% від максимального споживання мотора. Наприклад, для моторів зі струмом 35А потрібні плати з номіналом не менше 45А.

2. Визначення робочої напруги. Плати маркуються за кількістю підтримуваних банок LiPo акумулятора. Для далекольотів та синематографічних дронів часто використовують напругу 6S (22.2 В) або навіть 8S (29.6 В). Будь-який esc контролер має чітко визначену верхню межу напруги. Перевищення цього показника миттєво виведе з ладу силові транзистори.

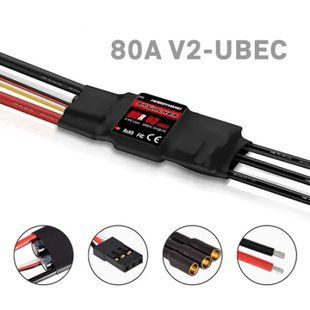

3. Вибір форм-фактора. Сьогодні регулятор швидкості безколекторного двигуна купити можна у двох виконаннях. Окремі плати, що монтуються на лучах, краще охолоджуються та підходять для великих апаратів. Системи формату «4-в-1» об'єднують чотири регулятори на одній платі, суттєво економлячи вагу та простір, що критично важливо для компактних та швидкісних FPV-систем.

4. Фільтрація та конденсатори. Екстремальні маневри викликають різкі стрибки напруги (Voltage Spikes). Якісний esc для квадрокоптера обов'язково комплектується конденсаторами з низьким еквівалентним послідовним опором (Low ESR), які поглинають ці сплески, захищаючи чутливі мікросхеми від пробою.

Значення прошивок та цифрових протоколів

Крім апаратної потужності, вирішальну роль відіграє програмне забезпечення. Спеціалізований fpv esc оснащується сучасними 32-бітними процесорами (наприклад, STM32G0 або GD32), що працюють на відкритій прошивці AM32 або закритій BLHeli_32. Ці архітектури дозволяють розраховувати складні математичні алгоритми, керуючи зміною магнітного поля двигуна максимально плавно.

Також слід звертати увагу на підтримувані протоколи зв'язку. Високоточний регулятор швидкості esc взаємодіє з польотним контролером виключно за протоколами серії DShot (Digital Shot). На відміну від аналогових рішень, DShot не вимагає калібрування діапазону дросельної заслінки та дозволяє використовувати RPM-фільтрацію. Завдяки двонаправленому зв'язку (Bidirectional DShot), регулятор відправляє телеметрію назад на контролер, повідомляючи реальні оберти кожного мотора для ідеальної стабілізації в повітрі.

Професійний підхід до придбання

Монтаж силової електроніки вимагає високої кваліфікації та якісного паяння, адже через майданчики проходять струми понад 100 Ампер у пікових значеннях. Якщо ви плануєте купити регулятор esc, зверніть увагу на якість текстоліту (PCB), товщину мідних шарів та наявність надійного радіатора охолодження з алюмінієвого сплаву на моделях 4-в-1.

Захист ваших інвестицій у дрон починається з правильної комплектації. Щоб не припуститися фатальної помилки при розрахунку потужності, зателефонуйте за номером, вказаним на сайті, або запишіться на безкоштовну консультацію. Спеціалісти FlyShop допоможуть вам підібрати ідеальний компонент, що повністю відповідає технічним вимогам вашого проєкту.
