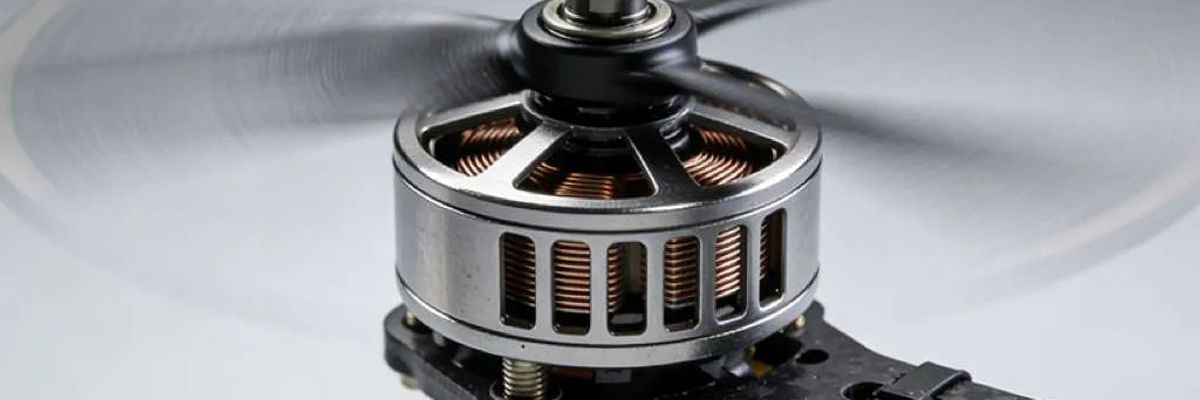

Подшипники - самая изнашиваемая часть бесколлекторного мотора. Когда они «ушли», мотор гудит, греется и теряет тягу, а полёт становится нервным. Хорошая новость: заменить их реально своими руками за 15–20 минут, и это в разы дешевле нового мотора. Разберём пошагово, как понять, что подшипники сдохли, как подобрать новые по размеру и аккуратно их перепрессовать.

Как понять, что подшипники «ушли»

Симптомы: хруст, люфт, гул, перегрев мотора

Изношенный подшипник выдаёт себя сразу: при вращении чувствуется хруст или «песок», появляется продольный или поперечный люфт колокола, в полёте мотор гудит и сильнее греется. Часто падает тяга, а полётный контроллер ловит лишнюю вибрацию. Важно не спутать шум подшипников с писком регулятора или биением погнутого пропеллера: проверяйте мотор без пропеллера и на слух сравнивайте с исправным.

Проверка вращением пальцем

Снимите пропеллер и медленно покрутите колокол пальцем. Исправный мотор вращается гладко и свободно, накатом. Если чувствуете зернистость, подклинивание или слышите шорох - подшипники под замену. Покачайте колокол вдоль и поперёк оси: заметный люфт подтверждает износ. Простейший тест - покрутить рядом исправный мотор и сравнить ощущения: разница в накате и звуке сразу заметна.

Что понадобится для замены

Новые подшипники правильного размера

Главное - два новых подшипника точно того же размера (в моторе их два, и они могут отличаться между собой). Берите качественные, желательно с металлическими или резиновыми пылезащитными шайбами.

Инструмент: съёмник, оправка, стопорные щипцы

Понадобятся щипцы для стопорных колец (или тонкая плоская отвёртка), съёмник или маленький пресс, оправка (пуансон) под внешний диаметр подшипника, а также пинцет. Весь мелкий инструмент для сборки БПЛА удобно держать под рукой.

Как определить размер подшипника FPV-мотора

Маркировка (например, MR63, MR74, MR105)

Проще всего - прочитать маркировку на старом подшипнике. В коде MR первое число - внешний диаметр, второе - внутренний: MR63 это 6/3 мм, MR74 - 7/4, MR105 - 10/5 мм. Толщину код не показывает, поэтому её всегда уточняют отдельно (у MR63 это 2,5 мм, у MR105 - 4 мм). В FPV чаще всего встречаются мелкие подшипники серий MR63, MR74, MR83, MR85 и MR105 - размер зависит от класса мотора (2207, 2306 и т. п.).

Внутренний/внешний диаметр и толщина

Если маркировка стёрлась, замерьте штангенциркулем три размера: внутренний диаметр (под вал), внешний (посадка в статор) и толщину. Верхний и нижний подшипники в моторе бывают разными, поэтому меряйте каждый отдельно и не путайте местами.

Пошаговая замена подшипников

Шаг 1. Снимаем стопорное кольцо (C-clip / E-clip)

Снизу вала под основанием стоит маленькое стопорное кольцо (C-clip или E-clip), удерживающее колокол. Подцепите его щипцами или отвёрткой и аккуратно снимите. Делайте это в прозрачном пакете или накройте рукой - кольцо любит «выстреливать». На некоторых моторах кольцо есть и сверху, и снизу - осмотрите вал с обеих сторон. Мелкие детали складывайте в тарелочку, чтобы не потерять.

Шаг 2. Разделяем колокол и статор

Сняв кольцо, осторожно выньте колокол вместе с валом из статора. Не тяните за обмотки и провода - только за колокол. Запомните, как стоят шайбы и проставки, чтобы собрать назад так же.

Шаг 3. Выбиваем старые подшипники

Подшипники запрессованы в ступицу статора (и/или в колокол). Вытолкните старый подшипник оправкой подходящего диаметра, опираясь на корпус, а не на обмотки. Давите ровно, без перекоса. Если подшипник сидит очень плотно, слегка прогрейте ступицу феном - металл расширится и отпустит его легче.

Шаг 4. Запрессовываем новые

Новый подшипник заводите строго перпендикулярно и давите оправкой только на внешнее кольцо - никогда на внутреннее или на пылезащитную шайбу, иначе испортите его сразу. Запрессуйте до упора, ровно и без ударов молотком «наугад». Заходит туго - не бейте: лучше сожмите в тисках через оправку, контролируя перпендикулярность. Перекошенный подшипник клинит и быстро умирает.

Шаг 5. Собираем мотор и фиксируем кольцо

Вставьте вал с колоколом обратно через подшипники, верните на место шайбы и проставки и защёлкните стопорное кольцо в проточку. Покрутите колокол: он должен вращаться гладко, без хруста и люфта.

Смазка подшипников: нужна ли и какая

Качественные подшипники идут уже смазанными, поэтому обычно дополнительная смазка не нужна. При желании можно капнуть одну каплю жидкого масла для подшипников, но не больше: избыток собирает пыль и добавляет сопротивление вращению. Густая консистентная смазка для FPV не подходит - она замедляет раскрутку и реакцию мотора. Перед сборкой протрите посадочные места от старой смазки и стружки - чистое гнездо обеспечивает ровную посадку.

Когда проще заменить мотор, чем подшипники

Ремонт не всегда оправдан. Если разбита ступица и подшипник в ней проворачивается, погнут вал или колокол, повреждены магниты или подшипник редкого размера - проще и надёжнее поставить новый мотор. Как подобрать замену, мы разбирали в гайде моторы для беспилотников: как выбрать, а готовые моторы для БПЛА есть в каталоге.

Профилактика: как продлить ресурс подшипников

Главный убийца подшипников - вибрация. Несбалансированные пропеллеры создают постоянное биение, которое быстро разбивает подшипник, поэтому балансировка пропеллеров прямо продлевает ресурс мотора. Также берегите моторы от песка, воды и грязи, не затягивайте гайку пропеллера с фанатизмом и после жёстких аварий проверяйте вал на биение. Подшипники меняйте парой, а не по одному.
