Развитие радиоэлектронных средств и насыщенность эфира помехами побуждают разработчиков беспилотных летательных аппаратов искать альтернативные способы связи. Одним из наиболее технологичных решений для обеспечения бесперебойной передачи данных стал переход от радиочастот к проводному оптическому каналу.
Оптоволоконное управление дроном позволяет полностью исключить радиоизлучение во время полёта. Воздушная платформа подключается к наземной станции через тонкий, но прочный волоконно-оптический кабель, что обеспечивает абсолютную устойчивость к любым помехам в радиоэфире.
Что такое оптоволоконное управление и зачем оно появилось
Традиционные беспилотники полагаются на радиоканалы для передачи телеметрии, видеосигнала и команд управления. Однако в сложных радиоэлектронных условиях или при работе в промышленных зонах с большим количеством металлоконструкций традиционная связь теряет стабильность.
Оптоволоконное управление — это метод проводной связи, где вместо радиоволн для обмена информацией используются световые импульсы, проходящие сквозь гибкое стекловолокно. Эта технология разрабатывалась для выполнения задач в среде, где радиоканал активировать невозможно или нецелесообразно из-за риска потери сигнала или наличия посторонних помех.
Как это работает технически
Принцип работы оптоволоконной системы управления основан на быстром разматывании сверхтонкого оптического кабеля непосредственно в воздухе во время движения БПЛА.
Катушка с волокном и принцип разматывания

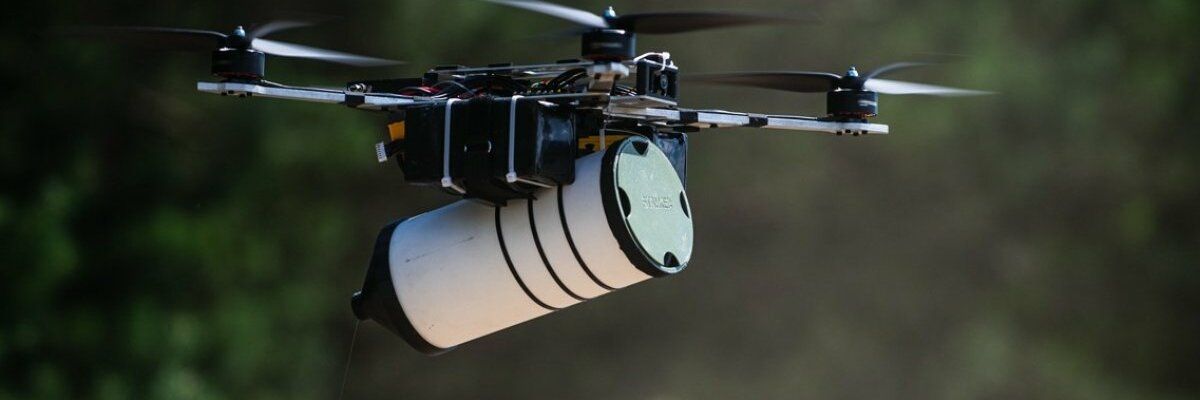

Основой системы является специальная катушка (бобина) с прецизионно уложенным волоконно-оптическим кабелем. Она устанавливается непосредственно на раму беспилотника или на наземную станцию.
Секрет надёжности заключается в том, как именно разматывается кабель:
- Стекловолокно вытягивается изнутри или из внешнего слоя неподвижной катушки под действием движения самого дрона.
- Кабель остаётся неподвижно висеть в воздухе или ложится на рельеф местности, не создавая дополнительного натяжения и сопротивления движению аппарата.
- Специальное защитное полимерное покрытие предотвращает запутывание и защищает тонкий кварцевый сердечник от излома во время схода.
Передача видео и команд по волокну
Все цифровые данные на борту дрона преобразуются с помощью оптических трансиверов (медиаконвертеров):
- На борту БПЛА: сигнал с видеокамеры и телеметрия с полётного контроллера поступают на оптический передатчик, который конвертирует электрические импульсы в световые волны с помощью лазерного диода.
- В кабеле: световой луч проходит сквозь прозрачное стекловолокно со скоростью, близкой к скорости света, испытывая минимальное затухание.
- На земле: приёмный трансивер осуществляет обратное преобразование света в электрический сигнал для монитора пилота и пульта управления.
Почему нет радиоканала
Поскольку все данные передаются исключительно внутри замкнутой световодной жилы, дрон не использует никаких радиопередатчиков. На борту полностью отсутствует VTX (видеопередатчик) и радиоприёмник управления. Аппарат становится полностью «немым» в радиочастотном спектре.
Главное преимущество: устойчивость к РЭБ и помехам
Ключевая ценность оптоволоконной связи заключается в физической изоляции канала от внешней среды:
| Параметр | Радиоканал (ELRS / Crossfire) | Оптоволоконная связь |
|---|---|---|
| Устойчивость к РЭБ и помехам | Уязвим к глушению и подмене частот | Абсолютная (100 % защита от помех) |
| Задержка видеосигнала | Зависит от кодека (20–60 мс) | Ультранизкая (до 1–5 мс) |
| Качество и разрешение видео | Ограничено полосой частот и сжатием | FullHD / 4K в реальном времени без сжатия |
| Зависимость от прямой видимости | Требует зону Френеля | Не зависит от препятствий рельефа и зданий |
| Излучение в эфир | Активное излучение | Полное отсутствие радиосигнала |
Системы радиоэлектронной борьбы (РЭБ), создающие помехи в диапазонах 433 МГц, 915 МГц, 2,4 ГГц или 5,8 ГГц, бессильны против оптоволокна. Световой луч внутри кабеля невозможно заглушить радиоволнами.
Дополнительно о нюансах радиосвязи и борьбе с помехами в эфире можно прочитать в статье Антенны для FPV-дрона: типы и поляризация.
Ограничения оптоволокна
Несмотря на существенные преимущества, использование проводной связи накладывает ряд технических и физических ограничений.
Дальность и длина катушки
Дальность полёта строго ограничена физической длиной кабеля на катушке. В отличие от радиоканала, где можно увеличить дальность установкой более мощной передающей антенны, оптоволоконный дрон не сможет пролететь ни на метр дальше, чем позволяет запас нити. На практике применяются катушки длиной от 5 до 20 километров.
Обрывы, зацепы, рельеф
Тонкое стекловолокно имеет высокую прочность на разрыв вдоль нити, но чувствительно к острым изгибам, поперечным порезам и зацепам:
- Полёты в густом лесу или среди острых металлических конструкций создают риск перетирания кабеля.
- Пролёт через закрытые помещения требует от пилота точности, чтобы кабель укладывался без резких заломов под углом 90 градусов.
- Повторное использование кабеля после полёта невозможно — это одноразовый расходный материал.
Вес катушки и полезная нагрузка
Катушка с запасом волокна на 10–15 км имеет ощутимый вес (от 1,2 до 2,5 кг в зависимости от толщины нити и защитного покрытия). Это вынуждает использовать более мощные рамы и моторы, а также снижает массу полезной нагрузки, которую дрон может поднять в воздух.
Что нужно для оптоволоконной сборки (общий обзор компонентов)
Построение беспилотника на оптоволоконном управлении требует использования специализированных бортовых и наземных модулей. Общую концепцию устройства аппаратов можно узнать в материале Из чего состоит FPV-дрон.
Основные элементы оптоволоконной системы:
- Бортовой оптический трансивер: компактный преобразователь электрооптических сигналов, устойчивый к вибрациям.
- Полётная катушка: бобина с кабелем, оснащённая направляющими кольцами для плавного схода волокна.
- Наземный оптический конвертер: блок, принимающий кабель от БПЛА и выводящий видеосигнал HD-качества на очки или монитор пилота.
- Мощная силовая установка: моторы повышенной тяги и регуляторы хода (ESC), рассчитанные на работу с дополнительным весом катушки.
Где применяется технология
Оптоволоконная связь активно развивается в нишевых сферах, где использование радиоканала невозможно:
- Обследование замкнутых и экранированных объектов: инспекция внутренних объёмов металлических резервуаров, тоннелей, шахт, трубопроводов и железобетонных бункеров, куда радиосигнал не проникает.
- Работа в условиях сверхвысокого уровня помех: мониторинг объектов вокруг мощных вышек телерадиовещания, подстанций или промышленных генераторов.
- Высокоточный видеомониторинг в HD/4K: когда необходимо передавать кристально чистое видео высокого разрешения без малейших задержек и сжатия.
Оптоволокно vs радиоканал (ELRS/Crossfire): краткое сравнение
Выбор между проводным и радиоканалом зависит от задач миссии. Для классических полётов на открытой местности стандартные радиопротоколы остаются более гибкими и дешёвыми. Детальный разбор современных радиопротоколов вы найдёте в статье ELRS vs Crossfire: какой протокол управления выбрать.
Радиоканалы дают пилоту полную свободу манёвра, возможность многократного использования оборудования и лёгкость сборки. Однако когда решающим фактором становится абсолютная защищённость от помех и гарантированная передача HD-картинки, оптоволокно оказывается вне конкуренции.
