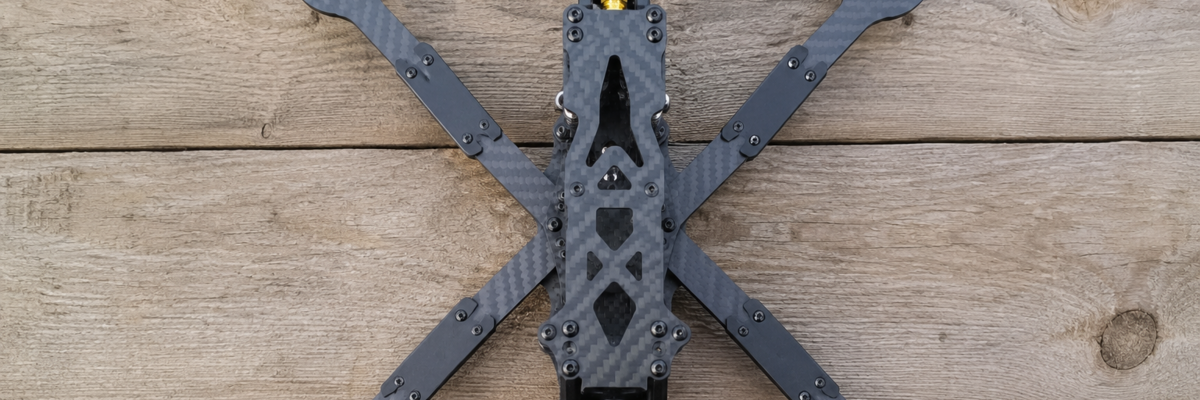

Де рама FPV ламається найчастіше

Карбон не гнеться — він або тримає, або ламається. Після десятків крашів мікротріщини накопичуються у двох зонах, які несуть максимальне навантаження.

Промені біля моторів

Мотор із пропелером — найважча точка на кінці променя. При ударі об землю або перешкоду весь момент сили концентрується в зоні 10–15 мм від мотормаунту. Саме тут промінь тріскається першим. На 5-дюймових рамах із променями 4 мм це типове місце зламу після агресивного фрістайлу.

Зона кріплення до нижньої плити

Друга критична точка — отвори, через які промінь прикручується до центральної плити. Навколо кожного отвору — концентратор напружень. При ударі в торець променя навантаження передається на ці отвори, і тріщина йде від них до краю.

Коли раму варто підсилювати, а коли — міняти

Підсилення має сенс, якщо рама ціла, але ви знаєте, що стиль польоту вимагає більшого запасу міцності, або якщо рама вже має поверхневі мікротріщини, які не дійшли до наскрізного зламу.

Міняти раму потрібно, коли промінь зламаний наскрізь або коли тріщина пройшла через отвори кріплення. Карбон не «загоюється» — відремонтований промінь завжди слабший за новий. Якщо ваша рама вичерпала ресурс, підберіть заміну у каталозі рам для квадрокоптера або придбайте запасні промені чи нову раму.

Способи посилення променів

Накладки (arm guards) з карбону

Найпоширеніший метод. Тонка карбонова пластина (1–1,5 мм) наклеюється на верхню або нижню площину променя в зоні найбільшого навантаження — від мотормаунту до центру. Накладка збільшує ефективну товщину променя на 25–35 % і розподіляє ударне навантаження на більшу площу. Промінь 4 мм із накладкою 1,5 мм працює як суцільний 5,5 мм, але важить менше.

Для накладок підходять карбонові листи товщиною 1–1,5 мм. Вирізати їх можна ножицями по металу або дремелем з відрізним диском.

Потовщення другим листом / подвійні промені

Радикальний варіант: другий повноцінний промінь наклеюється на перший. Це подвоює жорсткість і міцність, але й вагу. Підходить для дронів-камікадзе та важких вантажних збірок, де вага рами не критична, а виживання при зіткненні — пріоритет. Для фрістайлу і гонок — занадто важкий метод.

Захисні TPU-елементи

3D-друковані деталі з TPU (термопластичний поліуретан) встановлюють на кінці променів як бампери. TPU гасить енергію удару за рахунок пружної деформації — частина сили не доходить до карбону. Motor soft mounts, arm bumpers, кутові накладки — все це TPU-елементи, які продовжують ресурс рами без суттєвого приросту ваги (3–8 г на комплект).

Упори й вставки проти зламу

Кутові упори між променем і плитою

У більшості рам промінь тримається на 2–4 болтах між верхньою і нижньою плитами. Це «точкове» кріплення: сила концентрується навколо отворів. Кутовий упор (gusset) — невелика деталь із карбону або алюмінію, що заповнює кут між променем і плитою, перетворюючи точкове навантаження на розподілене. Упори друкують з TPU або фрезерують з тонкого карбону.

Проставки для рівномірного затягування

Алюмінієві або карбонові проставки (spacers) між плитами забезпечують рівномірний тиск на промінь по всій площі контакту. Без проставок при затягуванні болтів промінь деформується в точках кріплення — це створює внутрішні напруження, які знижують міцність ще до першого зльоту.

Матеріали й клей для посилення

Карбонові накладки

Матеріал накладки має бути того ж типу, що й рама: 3K twill, roll-wrapped. Пултрузійний карбон для накладок не підходить — він розшаровується при ударі.

Епоксидка й армування

Для приклеювання накладок використовуйте конструкційну епоксидку з часом затвердіння 12–24 години. Поверхні обох деталей обов'язково матуються шліфшкуркою P240–P320 і знежирюються.  Для максимальної міцності обмотайте зону склейки тонкою карбоновою стрічкою, просоченою епоксидкою — це створить бандаж.

TPU-друк для гасіння ударів

TPU 95A — стандартна жорсткість для захисних елементів. М'якший (85A) краще гасить удари, але швидше зношується. Жорсткіший (98A) довговічніший, але передає більше енергії на раму. Друк із заповненням 50–80 % і 3–4 стінками дає оптимальний баланс.

Профілактика: що вбиває раму (вібрація, перетяг гвинтів, удари)

Краші — очевидна причина зламів, але не єдина. Постійна вібрація від незбалансованих пропелерів створює мікротріщини, які накопичуються місяцями і проявляються раптовим зламом у польоті. Перетягнуті болти — друга прихована загроза: надмірний тиск у точці кріплення створює локальну деформацію карбону. Затягуйте болти рами з моментом «від руки + четверть обороту», не більше.

Третій фактор — температурні цикли. Мотори нагрівають промені до 60–80 °C, а в польоті на висоті вони охолоджуються до зовнішньої температури. Циклічне розширення/стиснення послаблює смоляну матрицю з роками.

Покроковий приклад посилення 5" рами

Крок 1. Зніміть електроніку й мотори, розберіть раму на окремі деталі.

Крок 2. Огляньте кожен промінь на мікротріщини: легко постукайте металевим предметом — тріснутий карбон дає глухий звук замість дзвінкого. Позначте проблемні зони маркером.

Крок 3. Вирізьте накладки з карбонового листа 1–1,5 мм. Довжина — від мотормаунту до першого отвору кріплення. Ширина — на 1–2 мм вужча за промінь, щоб не заважати складанню.

Крок 4. Зашкуріть зону склейки на промені й накладці (P240–P320). Знежиріть ізопропанолом. Продуйте від пилу.

Крок 5. Нанесіть конструкційну епоксидку тонким шаром на обидві поверхні. З'єднайте, притисніть прищіпками. Видаліть надлишок клею.

Крок 6. Залиште на 24 години при температурі не нижче +18 °C. Зніміть прищіпки, перевірте якість шва.

Крок 7. Встановіть TPU-бампери на кінці променів. Зберіть раму, затягніть болти з правильним моментом.

Результат: вага рами зросте на 8–15 г (залежно від кількості накладок), але міцність променів збільшиться на 30–50 %.

Часті помилки при «тюнінгу» рами

Перша — клеїти накладки на глянцеву поверхню без матування. Такі накладки відлітають після першого краша. Друга — ставити занадто товсті накладки (2,5–3 мм), які перетворюють легку раму на важку і зміщують центр мас. Третя — перетягувати болти після посилення, вважаючи, що «тепер можна сильніше». Четверта — ігнорувати TPU-захист і покладатися тільки на карбон. Найкращий результат дає комбінація: карбонові накладки поглинають статичне навантаження, TPU-бампери гасять динамічний удар.

Посилення рами — це інвестиція кількох годин роботи, яка подовжує ресурс на десятки польотів і крашів.
