Роз'єм XT60 - стандарт де-факто для живлення FPV-дронів (докладніше про різницю між XT30, XT60 і XT90 - в окремому матеріалі). Від якості пайки залежить і надійність підключення, і безпека акумулятора: одне необережне торкання жалом - і можна оплавити корпус конектора, зробити «холодне» з'єднання чи замкнути заряджену батарею. Розберемо, як паяти XT60 крок за кроком: температура, флюс, термоусадка, послідовність і помилки, що псують акумулятор.
Чому неправильна пайка XT60 = ризик для акумулятора
XT60 працює зі струмами до 60 А, тож будь-який дефект з'єднання - це нагрів під навантаженням. Погана пайка не просто «відвалиться»: вона гріється в польоті, просаджує напругу й може відмовити прямо в повітрі.
Коротке замикання при пайці «плюс-мінус»
Найнебезпечніший сценарій - випадкове замикання «+» і «–». Якщо оголені контакти чи краплі припою торкнуться, а конектор уже під'єднаний до зарядженого LiPo, миттєво піде струм у десятки ампер: іскра, опік, зіпсований акумулятор, а в гіршому разі - займання. Тому полярність і послідовність тут критичні.

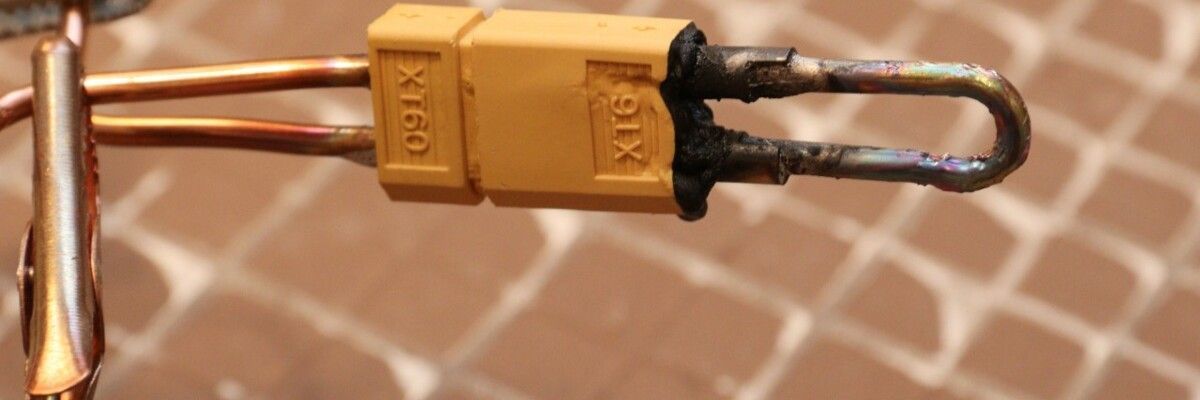

Перегрів, що плавить корпус конектора
Корпус XT60 роблять із нейлону, який плавиться за тривалого контакту з жалом. Гріти контакт надто довго - пластик розм'якшується, латунні «стакани» зміщуються, і далі конектор або не з'єднується щільно, або люфтить (а отже, знову гріється під струмом).
Що знадобиться для пайки
Правильний інструмент вирішує половину справи. Дешевий 25-ватний паяльник не підійде: він не встигає прогріти масивний контакт, і ви мимоволі тримаєте жало довше - саме те, що плавить корпус.
Паяльник/станція від 60 Вт і потрібна температура жала
Оптимально - паяльна станція від 60 Вт із регулюванням температури. Для олов'яно-свинцевого припою (Sn-Pb) виставляйте близько 350 °C, для безсвинцевого - 370–390 °C. Жало краще широке, «долото»: воно передає тепло швидше за тонке конічне, тож контакт гріється за 2–3 секунди.
Припій, флюс, третя рука, термоусадка
Базовий набір: припій 60/40 або 63/37 з каніфольним осердям, окремий флюс (каніфоль чи нейтральний гель), «третя рука», термоусадка 6–8 мм і губка або латунна вата для очищення жала. Увесь супутній інструмент для збирання БПЛА зручно тримати поруч - від бокорізів до знімача ізоляції.
Правильний переріз проводу під XT60
Переріз проводу має відповідати струму. Під XT60 беруть проводи 14–16 AWG у силіконовій ізоляції: 14 AWG - для потужних 6S-збірок, 16 AWG - для легших дронів. Силіконова ізоляція витримує понад 200 °C і не «сідає» від жала, на відміну від дешевого ПВХ (лише 70–100 °C).
Підготовка перед пайкою
Пайка починається не з паяльника, а з лудіння: якщо залудити контакти й провід окремо, з'єднання зробиться за секунди й вийде рівним.
Лудіння контактів конектора
Прогрійте «стакан» контакту й внесіть трохи припою, щоб він заповнив чашку, але не переливався через край. Це й є лудіння: при з'єднанні з проводом припій миттєво розплавиться й зчепиться.
Лудіння проводів
Зачистіть 4–5 мм ізоляції, скрутіть жили, нанесіть флюс і залудіть - припій має просочити провід наскрізь, а не лежати краплею зверху. Залуджений кінець стає монолітним і легко входить у чашку контакту.
Як зафіксувати конектор
Затисніть XT60 у «третій руці» або, ще краще, вставте його в парний роз'єм-джиг. Парний конектор не лише утримує деталь, а й працює як тепловідвід, забираючи тепло й захищаючи корпус від оплавлення.
Покрокова пайка XT60 крок за кроком
Тепер саме з'єднання. Головні принципи - полярність, робота по одному контакту й контроль часу нагріву.
Дотримання полярності (де «+» і «–»)
На корпусі XT60 позначки «+» і «–» відлиті прямо в пластику: червоний провід іде на «+», чорний - на «–». Переплутати полярність означає спалити електроніку дрона при першому ж під'єднанні, тож звіряйтеся з маркуванням щоразу.
Пайка по одному контакту
Приставте залуджений провід до залудженого контакту, торкніться жалом і дайте припою злитися. Паяйте строго по черзі: спочатку один контакт повністю, потім другий - так ви не з'єднаєте випадково обидва й не перегрієте корпус.
Контроль часу нагріву
На один контакт має йти 2–3 секунди. Якщо припій не тече - краще прибрати жало, дати корпусу охолонути й повторити, ніж «дотискати» нагрівом. Затягнутий контакт із розм'якшеного нейлону - уже брак.
Термоусадка і фінальна ізоляція
Термоусадку надівають до пайки - забудете, і доведеться розпаювати. Відрізки 6–8 мм насуньте на проводи заздалегідь і відсуньте від зони нагріву, а після пайки посуньте на з'єднання й прогрійте феном чи збоку жалом. Ізоляція має щільно обтягнути контакт, без оголеної міді.
Як паяти XT60 саме на акумулятор (найризикованіше)
Заміна роз'єму прямо на зарядженому LiPo - найнебезпечніша операція, бо батарея вже під напругою. Тут працює одне залізне правило безпеки. А перш ніж братися за процедуру, варто освіжити правила поводження з LiPo - заряджання, зберігання й балансування.
Правило «ніколи не оголюй обидва дроти одночасно»
Ніколи не зачищайте «+» і «–» акумулятора одночасно. Оголені разом дроти зімкнуться від найменшого дотику - до інструмента, до столу, один до одного. Працюйте тільки з одним проводом за раз.
Ізоляція одного контакту перед пайкою іншого
Порядок такий: відрізали й зачистили один провід → залудили → припаяли → натягнули термоусадку й повністю заізолювали. І лише тепер беретеся за другий. Поки перший контакт не закритий, другий навіть не оголюйте. Використовуйте бокорізи з ізольованими ручками.
Часті помилки: холодна пайка, перегрів, замикання
Холодна пайка - з'єднання матове, зернисте, легко ламається. Причина: мало температури або рух проводу під час застигання (хороша пайка завжди гладка й блискуча).
Перегрів - оплавлений корпус, зміщені контакти, запах горілого пластику: слабкий паяльник або надто довгий контакт.
Замикання - містки припою між «+» і «–» чи торкання оголених дротів. Найнебезпечніша помилка, особливо на зарядженій батареї.
Як перевірити якість з'єднання мультиметром
Переведіть мультиметр у режим прозвонки. Перевірте по черзі кожен контакт: один щуп на контакт роз'єму, другий - на оголений кінець проводу; прилад має пікнути. Потім головне - щупи на «+» і «–» одночасно: тут не має бути ані звуку, ані нуля. Якщо пікнуло між плюсом і мінусом - коротке замикання, розпаюйте й шукайте місток. Насамкінець смикніть провід - якісна пайка тримає без люфту.
