Навіть найдорожчий відеопередавач або топовий приймач керування перетворяться на марний шматок текстоліту, якщо до них підключити неякісну або неправильно підібрану антену. У світі FPV-дронів антена є найважливішим елементом, який зв'язує пілота з літальним апаратом. Саме вона відповідає за перетворення електричних сигналів в електромагнітні хвилі та їх розпізнавання на зворотному шляху. У цій статті ми детально розберемо всю специфіку радіообміну, щоб ви змогли зібрати далекобійний та надійний комплекс, а також зрозуміли, чому випромінювачі різної форми працюють за абсолютно різними фізичними законами.
Як працює радіоканал у FPV-дроні
Радіоканал — це невидимий міст між вами та безпілотником. Для повноцінного польоту потрібно як мінімум два незалежних лінки: канал керування (Uplink), яким закодовані команди з вашого пульта передаються на дрон, та відеоканал (Downlink), яким живе зображення з курсової камери та дані польотної телеметрії (OSD) транслюються у ваші окуляри або на наземну станцію.
Будь-які радіохвилі характеризуються частотою (MHz або GHz) та довжиною хвилі. Чим нижча частота (наприклад, 900 MHz), тим довша хвиля — вона значно краще огинає фізичні перешкоди, такі як бетонні стіни, пагорби чи густий ліс, забезпечуючи велику дальність та пробивну здатність. З іншого боку, чим вища частота (наприклад, 5.8 GHz), тим більше корисних даних (широкосмугове відео) можна передати за частку секунди, але така коротка хвиля дуже погано пробиває перешкоди, миттєво відбиваючись від них та втрачаючи енергію.
Типи антен за формою
Форм-фактор антени (її фізична геометрія) визначає діаграму спрямованості — тобто те, як саме електромагнітне поле поширюється у тривимірному просторі.
Лінійні (Whip, Dipole)
Це найпростіша та найпоширеніша конструкція, що має вигляд звичайного прямого шматка дроту (Whip) або Т-подібну форму (класичний диполь). Вони випромінюють сигнал у формі тора (бублика) і мають так звану лінійну поляризацію. Вертикально розташований диполь найкраще посилає сигнал по горизонталі в усі сторони, але має абсолютну «сліпу зону» рівно над собою та під собою. Такі антени є стандартом для систем радіокерування (Uplink), але їх категорично не рекомендують використовувати для передачі FPV-відео. Причина криється в ефекті багатопроменевої інтерференції (multipathing) — коли лінійний сигнал відбивається від стін або землі, він перекриває сам себе, створюючи сильні шуми та спотворення картинки.
Кругова поляризація (Lollipop, Pagoda, Cloverleaf)
«Лоліпопи» (цукерки), «пагоди» та «конюшини» — це результат інженерної еволюції спеціально для передачі якісного FPV-відео. Електромагнітна хвиля з такої антени випромінюється не у площині, а закручується по спіралі (як штопор). Головна перевага кругової поляризації полягає в тому, що коли сигнал відбивається від перешкоди (будівлі або асфальту), він автоматично змінює напрямок свого закручування. Приймальна антена розпізнає такий відбитий сигнал як чужорідний шум і просто ігнорує його. Це забезпечує чисту і стабільну картинку в шоломі навіть під час польотів у закритих приміщеннях (bando) або в умовах щільної забудови.
Спрямовані (Patch, Helical)
Всеспрямовані антени розсіюють свою енергію на всі 360 градусів, тому вони швидко втрачають ефективність і радіус дії. Спрямовані антени (плоскі патчі або спіральні «гармати» Helix) працюють як рефлектор ліхтарика — вони фокусують усю доступну радіопотужність в один вузький промінь. Завдяки високому коефіцієнту підсилення (позначається в dBi, зазвичай від 8 dBi до 16 dBi) вони дозволяють приймати сигнал за десятки кілометрів. Проте вони вимагають, щоб лицьова сторона антени постійно і точно «дивилася» у бік безпілотника. Зазвичай вони використовуються виключно на наземних станціях пілота.
Поляризація: LHCP vs RHCP
Антени кругової поляризації обов'язково мають напрямок закручування своєї хвилі: лівостороння (LHCP — Left Hand Circular Polarization) та правостороння (RHCP — Right Hand Circular Polarization).
Тут діє одне найсуворіше правило: на вашому відеопередавачі (VTX) та на окулярах поляризація має ідеально збігатися! Якщо на дроні встановлена RHCP-антена, а на шоломі LHCP — ви миттєво втратите близько 30 дБ сигналу. Це еквівалентно зниженню максимальної дальності польоту в десятки разів, відео буде сніжити навіть за 100 метрів. Історично склалося так, що більшість аналогових систем (і пілотів) використовують RHCP, тоді як сучасні цифрові системи від DJI (Vista, O3 Air Unit) та Caddx Walksnail з заводу комплектуються та працюють на LHCP. Ніколи не змішуйте їх у рамках одного сетапу.
Антени для відеоканалу та для каналу керування
Різні несучі частоти вимагають кардинально різного підходу до вибору геометрії та розміру радіодеталей. Якщо вам необхідно підібрати сучасний відеопередавач або чутливий приймач керування, перегляньте наш розділ Електроніка БПЛА, де зібрані найпередовіші рішення для ваших збірок.
5.8 GHz для VTX

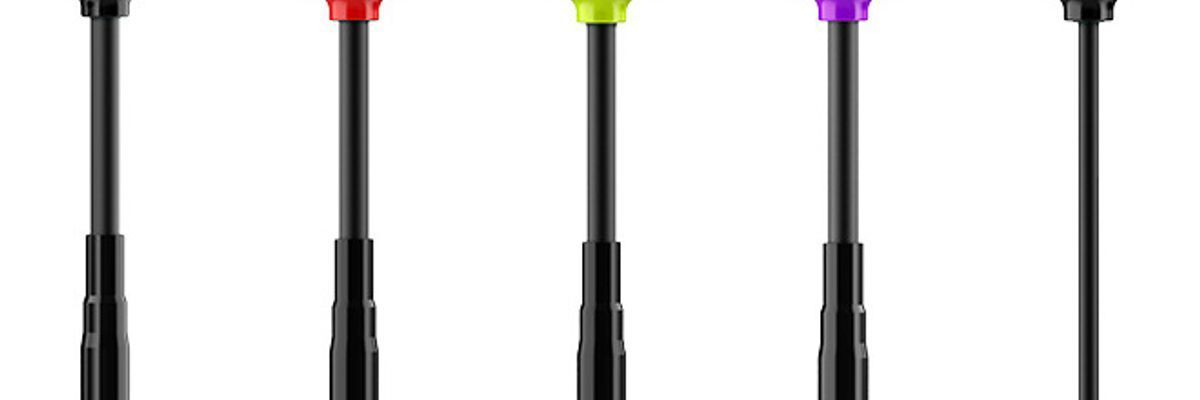

Це базовий і найпопулярніший частотний діапазон як для аналогового, так і для цифрового відео. Антени тут дуже компактні та легкі. Зазвичай на сам дрон встановлюється всеспрямований Lollipop на довгій гнучкій ніжці (щоб активна частина антени виступала за межі карбонової рами та масивної акумуляторної батареї, які екранують сигнал). На окуляри пілота прийнято ставити комбінований набір: одну-дві всеспрямовані антени для впевнених польотів навколо себе та кілька спрямованих Patch-елементів для польотів далеко вперед.
868/915 MHz для ELRS, Crossfire
Цей низькочастотний діапазон є абсолютним стандартом для Long Range місій та глибокої розвідки. Довжина хвилі тут значно більша, тому приймальні Т-подібні диполі або антени Moxon можуть досягати 10-20 см у розмаху. Завдяки цій частоті радіохвиля чудово огинає рельєф місцевості та бетонні перекриття, дозволяючи впевнено залітати за пагорби. Але пам'ятайте, що такі антени вкрай чутливі до контакту з карбоном — їхні «вуса» повинні бути максимально віддалені від рами і закріплені на 3D-друкованих тримачах, щоб уникнути втрати ефективності через екранування.
2.4 GHz для ELRS і пультів
Сьогодні швидкісний протокол ExpressLRS (ELRS) на частоті 2.4 GHz здійснив справжню революцію в радіокеруванні. Він забезпечує неймовірну дальність (навіть до 30-40 кілометрів) на такій високій частоті завдяки спеціальній пакетній передачі даних модуляції LoRa. Приймальні антени для 2.4 GHz дуже маленькі (усього кілька сантиметрів), що робить їх ідеальними для мікро-дронів (вупів) або компактних фрістайлових п'ятірок. Якщо ви шукаєте топовий інструмент керування, що підтримує цей протокол, радимо звернути увагу на нашу статтю Який пульт купити для дрона? Огляд Radiomaster TX16S Mark II, який має можливість встановлення будь-яких зовнішніх передавальних модулів.
Антени для РЕБ-стійкості та довгої дальності
В умовах дуже високої зашумленості ефіру потужними засобами радіоелектронної боротьби (РЕБ) класичні комерційні частоти (2.4 GHz, 5.8 GHz) придушуються в першу чергу. Для забезпечення виживання дрона та його РЕБ-стійкості пілоти та інженери переходять на нестандартні діапазони — наприклад, 1.2/1.3 GHz або 3.3 GHz для відеолінкінку та 700 MHz або 350-400 MHz (Crossfire / ELRS) для каналу керування. Антени для цих частот мають специфічні, набагато більші розміри, тому встановлюються лише на 7-10 дюймові платформи.
Окрім простого переходу на інші частоти, критично важливо використовувати вузькоспрямовані антени на наземній станції. Вони не тільки допомагають "дістати" дрон на величезній дистанції, але й здійснюють просторову фільтрацію завад. Якщо джерело ворожого РЕБ знаходиться збоку, вузький промінь спрямованої антени просто "не побачить" його, фіксуючи сигнал виключно від дрона спереду. А щоб не втратити ваш цінний апарат у разі раптового і повного глушіння сигналу керування, життєво необхідно налаштувати функцію автоматичного повернення додому за координатами. Детальніше про налаштування FailSafe та GPS Rescue читайте в нашому матеріалі - Як налаштувати політний контролер.
Як перевірити антену на стенді й у польоті
Навіть найдорожча і надійна антена з часом може деградувати від постійних падінь та вібрацій. Якщо центральна жила в коаксіальному кабелі надломиться або погнеться активний елемент під пластиковим ковпачком, коефіцієнт стоячої хвилі (КСХ, або англійською SWR) різко зросте.
У нормі цей фізичний показник має бути максимально близьким до 1.0 (ідеально — до 1.5). Якщо КСХ піднімається вище значення 2.0, це означає, що антена не може випромінювати сигнал і починає відбивати радіоенергію назад у ваш відеопередавач, що швидко призводить до його фатального перегріву та згоряння мікросхем.
Професійно перевірити антену на столі можна лише за допомогою спеціального вимірювального приладу — векторного аналізатора ланцюгів (VNA). Якщо такого приладу у вас немає, оцінити стан радіолінка можна лише безпосередньо в польоті за параметрами телеметрії на OSD екрані. Уважно слідкуйте за ключовими показниками: RSSI (потужність прийнятого сигналу) та LQ (Link Quality — якість пакетів даних). Якщо ви бачите, що відео починає дуже рано "сипати" снігом, або показник LQ раптово падає нижче 70% на тих мінімальних дистанціях, де раніше все було ідеально стабільно, — негайно повертайте та посадіть дрон. Перевірте цілісність роз'ємів (SMA або UFL), огляньте кабель на наявність заломів та за потреби замініть антену на нову, щоб не втратити безпілотник під час наступної місії.
