Протокол ExpressLRS совершил настоящую революцию в мире FPV, предложив пилотам беспрецедентную дальность, минимальную задержку и открытый исходный код. Если вы еще колеблетесь в выборе радиоканала, рекомендуем ознакомиться с нашей статьей ELRS vs Crossfire, где мы детально сравнили эти две системы. Однако открытость ELRS имеет свою цену: оборудование требует внимательной первичной настройки. В этом гайде мы шаг за шагом разберем, как правильно подключить, прошить и синхронизировать приемник и передатчик, чтобы ваш дрон никогда не терял связь в воздухе.

Что понадобится: TX-модуль, RX, USB-кабель, FC

Для успешной прошивки и настройки радиолинка ваш рабочий стол должен быть укомплектован следующими элементами:

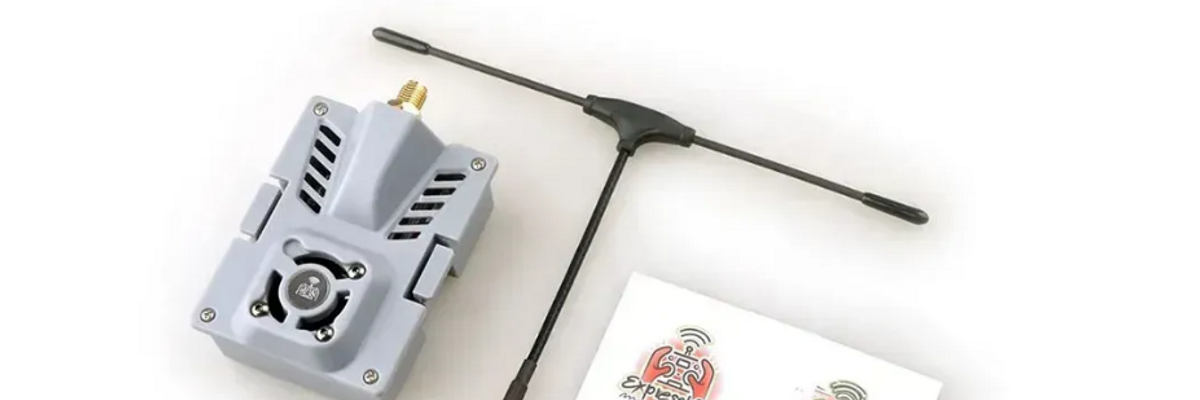

  • Передающий модуль (TX) — встроенный в пульт или внешний модуль.

  • Приемник (RX) — микроплата, которая будет установлена на дрон.

  • Полетный контроллер (FC) — для проверки связи и настройки через конфигуратор. Найти надежные компоненты можно в разделе Электроника БПЛА.

  • Качественный USB-кабель с поддержкой передачи данных (Data Sync), а не только для зарядки.

  • Компьютер со стабильным подключением к интернету.

Прошивка передатчика (TX) через ExpressLRS Configurator

Сердцем всей системы является специальная программа-компилятор, которая создает уникальную прошивку именно для вашего оборудования.

Установка Configurator

Скачайте программу ExpressLRS Configurator из официального репозитория GitHub и установите её на компьютер. Программа автоматически подтянет актуальные версии микрокода из сети.

Выбор target и опций сборки

После запуска конфигуратора вам необходимо точно указать ваше оборудование:

  1. Releases: выберите последнюю стабильную версию (например, 3.x.x).

  2. Device Category: укажите производителя вашего TX модуля (Radiomaster, BetaFPV, Happymodel и т.д.).

  3. Device: выберите точную модель передатчика (Target).

Обязательно впишите вашу уникальную кодовую фразу (Binding Phrase). Именно она заменяет традиционную процедуру нажатия кнопки для синхронизации.

Wi-Fi flashing vs UART

Прошить модуль можно двумя путями. Самый удобный — через Wi-Fi. Включите пульт, активируйте скрипт ELRS и выберите пункт Wi-Fi. Модуль создаст собственную сеть. Подключитесь к ней с компьютера и нажмите кнопку Build & Flash в конфигураторе. Если беспроводной способ дает сбой, всегда можно подключить пульт к компьютеру через кабель и выбрать классический метод UART.

Прошивка приемника (RX)

Приемник на дроне обязательно должен работать на той же мажорной версии прошивки (например, 3.x), что и передатчик.

Через USB-passthrough полетного контроллера

Если приемник уже припаян к полетному контроллеру, подключите дрон к компьютеру через USB. В конфигураторе ELRS выберите категорию вашего приемника, укажите ту же Binding Phrase и выберите метод BetaflightPassthrough. Программа автоматически передаст новую прошивку через полетный контроллер прямо в микросхему приемника.

Через Wi-Fi точку доступа

Если приемник новый или пассивный, подайте на него питание. Подождите 60 секунд. Светодиод на плате начнет быстро мигать — это означает, что приемник перешел в режим точки доступа. Подключитесь к сети ExpressLRS RX с компьютера, откройте браузер по адресу 10.0.0.1 и загрузите файл прошивки вручную, предварительно сгенерировав его кнопкой Build.

Биндинг TX и RX (Binding Phrase)

Главная философия ELRS — никаких кнопок бинда на плате, до которых трудно добраться внутри собранной рамы. Если вы правильно указали одинаковую Binding Phrase при компиляции прошивок для TX и RX, они найдут друг друга мгновенно после подачи питания. Светодиод на приемнике перестанет мигать и начнет светиться непрерывно, что свидетельствует об успешном линке.

Подключение RX к полетному контроллеру

Аппаратная интеграция приемника требует внимательности при работе с паяльником.

Распайка SBUS / CRSF

В отличие от старых систем, использовавших медленный протокол SBUS, ExpressLRS работает на базе быстрого протокола CRSF. Для подключения вам понадобятся 4 провода:

  • 5V — питание.

  • GND — земля.

  • TX (Transmit) приемника — припаивается к RX контактной площадке (UART) на контроллере.

  • RX (Receive) приемника — припаивается к TX контактной площадке.

Это перекрестное соединение (TX-RX, RX-TX) является обязательным для двустороннего обмена данными и телеметрией.

Настройка в Betaflight (UART, протокол)

Подключите полетный контроллер к компьютеру. Во вкладке Ports найдите UART, к которому вы припаяли приемник, и включите тумблер Serial RX. Затем перейдите во вкладку Configuration. В разделе Receiver выберите Serial-based receiver, а в поле протокола обязательно укажите CRSF. Подробнее о конфигурации портов читайте в пособии Настройка Betaflight с нуля.

Проверка связи: RSSI, LQ, packet rate

После успешного соединения перейдите во вкладку Receiver в программе Betaflight Configurator. Включите пульт и пошевелите стиками — цветные столбики на экране должны двигаться синхронно с вашими действиями.

Для полетов вам необходимо вывести на экран OSD ключевые показатели здоровья линка: LQ (Link Quality) и RSSI (Received Signal Strength Indicator). Современный ELRS позволяет изменять скорость обновления пакетов (packet rate). Для фристайла на 2.4 GHz оптимальным показателем является 500Hz, что обеспечивает минимальную задержку управления.

Частые ошибки: «No Signal», failsafe, не биндится

Даже опытные инженеры иногда сталкиваются с проблемами на этапе настройки. Обратите внимание на классические ошибки:

  • Несовместимость версий: Передатчик работает на версии 2.x, а приемник — на 3.x. Они никогда не синхронизируются. Оба устройства должны иметь одинаковую первую цифру прошивки.

  • Неправильная распайка: Провода TX и RX припаяны прямо (TX к TX). Просто поменяйте их местами на полетном контроллере.

  • Функция Model Match: Если она случайно активирована в настройках пульта, приемник будет игнорировать сигналы, считая, что пульт управляет другой моделью.

  • Перегрев на столе: Приемники имеют высокую мощность телеметрии. Если дрон долго стоит включенным без обдува пропеллерами, микросхема может перегреться и уйти в защитный режим.

Следуя этому пошаговому алгоритму, вы сможете быстро и надежно настроить систему ExpressLRS, обеспечив своему дрону самый современный и стабильный канал управления.
