Собирать свой первый квадрокоптер – это как складывать высокотехнологичный конструктор. На первый взгляд, большое количество проводов и плат может показаться сложным, но стоит разобраться в базовой архитектуре, и все становится на свои места. В этой статье мы подробно рассмотрим каждый модуль беспилотника и объясним его функцию.

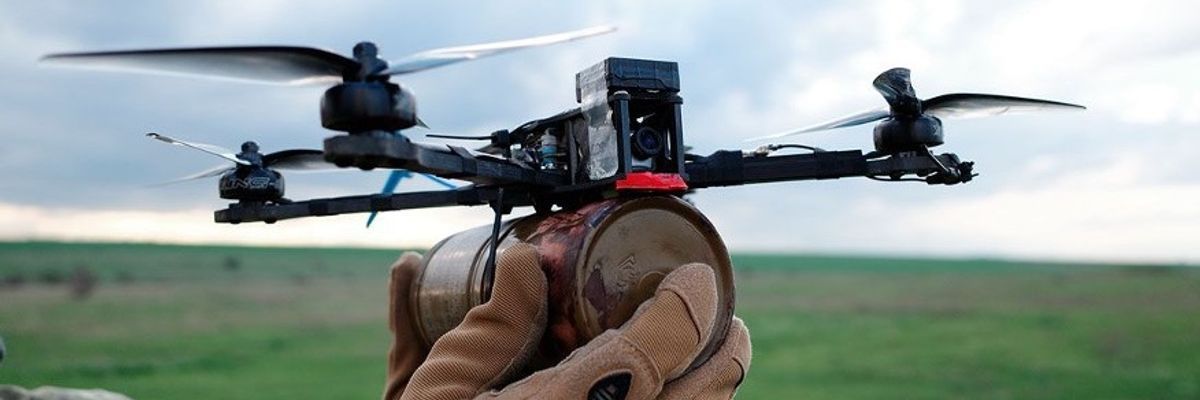

Базовая анатомия FPV-квадрокоптера

В отличие от коммерческих дронов, которые продаются как готовые закрытые системы, настоящий FPV-квадрокоптер – это модульная платформа. Пилот имеет полную свободу в выборе деталей, может комбинировать бренды и самостоятельно ремонтировать аппарат в полевых условиях. Если вы хотите глубже понять эту философию, советуем ознакомиться с материалом: чем отличается FPV-дрон от обычного квадрокоптера?. Базовая анатомия FPV сводится к единственному правилу: минимум лишнего веса и максимум производительности. Каждый грамм на борту должен работать на скорость, маневренность или дальность.

10 компонентов, без которых не взлететь

Чтобы ваш дрон поднялся в воздух и стабильно выполнял команды, необходим идеальный баланс следующих десяти элементов.

  1. Рама Это «скелет» беспилотника, который объединяет все компоненты в единую конструкцию. Обычно изготавливается из прочного и легкого карбона (углеволокна). От геометрии и толщины лучей зависит виброустойчивость и общая выносливость аппарата во время жестких приземлений. Выбрать надежную основу можно в нашем каталоге рам.

  2. Моторы Бесколлекторные двигатели – это «мышцы» дрона. Они характеризуются двумя основными параметрами: физическим размером статора (например, 2207 или 2806.5) и показателем KV (количество оборотов на каждый Вольт напряжения). От правильного подбора моторов зависит тяга и эффективность полета.

  3. Регуляторы хода (ESC) ESC (Electronic Speed Controller) – это силовой модуль, который получает цифровые команды от полетного контроллера и преобразует энергию аккумулятора в трехфазный переменный ток для моторов. Современные сборки чаще всего используют монолитные платы формата 4-в-1.

  4. Полетный контроллер Полетный контроллер (FC) – это «мозг» коптера. Он содержит чувствительный гироскоп, который тысячи раз в секунду определяет положение дрона в пространстве. Процессор обрабатывает команды пилота и данные датчиков, мгновенно отдавая приказы регуляторам хода для сохранения стабильности.

  5. Пропеллеры Винты преобразуют крутящий момент двигателей в подъемную силу. Они различаются по диаметру, шагу (углу наклона лопастей) и количеству лопастей (чаще всего используют 3-лопастные). Правильный пропеллер – это всегда компромисс между агрессивным ускорением и плавным полетом.

  6. FPV-камера Это «глаза» вашего беспилотника. Она должна быть очень легкой и передавать изображение с минимальной задержкой. Камеры делятся на две большие категории: аналоговые (с низким разрешением, но нулевой задержкой) и цифровые (высокое HD-качество).

  7. Видеопередатчик (VTX) и антенна VTX забирает картинку с камеры и транслирует ее в эфир (обычно на частоте 5.8 GHz). Мощность передатчика (в милливаттах или ваттах) и качественная антенна с правильной поляризацией напрямую определяют максимальную дальность и чистоту видеосвязи.

  8. Приемник (ELRS / Crossfire) Это «уши» дрона. Приемник ловит радиосигналы (Uplink) от вашего пульта управления. Самым популярным современным протоколом связи является ExpressLRS, который обеспечивает невероятную дальность и минимальную задержку отклика на движение стиков.

  9. Аккумулятор LiPo Литий-полимерная батарея – это источник питания всего комплекса. Она должна быть способна мгновенно отдавать огромные токи (C-rate) без критического перегрева. Именно от емкости и напряжения (количества ячеек 4S или 6S) зависит время и взрывная динамика полета.

  10. Пульт управления Трансмиттер (аппаратура управления), который находится в руках пилота. С помощью высокоточных стиков и тумблеров вы формируете команды, которые кодируются и отправляются радиоволнами на приемник дрона.

Как эти компоненты взаимодействуют между собой

Работа FPV-системы – это идеально синхронизированная цепь обмена данными. Технически это выглядит так:

  1. Вы отклоняете стик на пульте управления.

  2. Пульт отправляет радиосигнал, который фиксируется приемником (Receiver) на дроне.

  3. Приемник передает цифровую команду по UART-порту в полетный контроллер (FC).

  4. FC анализирует вашу команду и текущие данные с гироскопа, вычисляя, как именно нужно изменить обороты каждого из четырех моторов.

  5. FC отправляет цифровой сигнал (например, по протоколу DShot) на ESC.

  6. ESC подает необходимые импульсы тока на моторы, заставляя пропеллеры вращаться быстрее или медленнее.

Параллельно и абсолютно независимо работает видеоцепь: FPV-камера генерирует видеокадр -> VTX кодирует его в радиоволну -> Антенна излучает сигнал -> Ваши видеоочки принимают картинку. Все это происходит за считанные миллисекунды.

Как читать спецификацию готового набора

Если вы решили не паять дрон самостоятельно, а купить готовый, вы столкнетесь с тремя основными заводскими аббревиатурами. Понимание их разницы поможет вам правильно выбрать комплектующие для FPV-дрона.

  • RTF (Ready To Fly): Готовый к полету набор, который включает дрон, пульт, очки и аккумуляторы. Идеальное решение для тех, кто хочет летать прямо из коробки.

  • BNF (Bind And Fly): Собранный дрон с установленным приемником. Вам остается лишь привязать (сделать bind) его к собственному пульту управления и докупить батареи.

  • PNP (Plug And Play): Дрон собран, но продается без приемника и аккумуляторов. Вы сами решаете, какую систему связи (например, ELRS или Crossfire) туда допаять.

Чек-лист для комплектации с нуля

Чтобы ничего не забыть перед своей первой собственной сборкой, воспользуйтесь этим кратким списком необходимого оборудования:

Бортовая электроника и механика:

  • Рама

  • Моторы (4 шт. + желательно 1 запасной)

  • Стек электроники (Полетный контроллер + ESC)

Видео и связь:

  • Камера, Видеопередатчик (VTX) и антенна

  • Приемник управления на дрон

Периферия и расходники:

  • Пропеллеры (минимум 4-5 комплектов)

  • Аккумуляторы (LiPo)

  • Умное балансировочное зарядное устройство

Наземная станция пилота:

  • Пульт управления

  • FPV-очки или шлем с соответствующими антеннами

Инструменты:

  • Паяльная станция, флюс, припой

  • Кусачки, пинцет, набор шестигранников, нейлоновые стяжки и термоусадка

Поняв функции каждого модуля, вы перестанете воспринимать дрон как магическую коробку из пластика и карбона. Теперь это конструктор, каждую деталь которого можно настроить, модернизировать или заменить для достижения идеального результата в небе!
