У процесі проєктування власного літального апарата або радіокерованої моделі кожен інженер стикається з питанням вибору механіки управління. Якісна сервомашинка визначає, наскільки точно ваш апарат реагуватиме на команди з пульта. Якщо ви раніше читали нашу базову статтю Сервоприводи для БПЛА: вибір, характеристики та застосування, то вже знаєте загальні принципи класифікації цих пристроїв. Однак головна дилема завжди полягає у виборі електронної архітектури: цифровий vs аналог сервомашинка. У цьому матеріалі ми детально розберемо внутрішню роботу обох типів, щоб допомогти вам зробити технічно грамотний вибір.



Як працює сервопривід — короткий лікнеп

Серводвигун — це не просто моторчик, який обертається по колу. Це складна замкнена електромеханічна система, призначена для повороту вихідного вала на заданий кут та утримання цієї позиції під фізичним навантаженням.

Будь-який сервопривід складається з чотирьох ключових елементів:

  1. Електродвигун: створює обертальний рух.

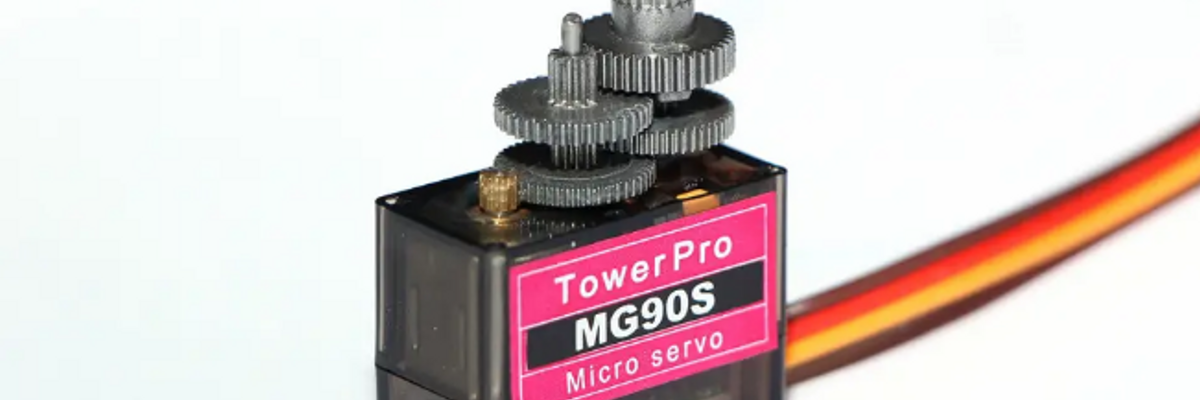

  2. Редуктор (набір шестерень): знижує оберти мотора, одночасно багаторазово збільшуючи його крутний момент. Металеві шестерні гарантують, що під час жорсткого приземлення або різкого маневру навантаження не пошкодить зуби механізму.

  3. Потенціометр (датчик зворотного зв'язку): змінний резистор, який фізично з'єднаний з вихідним валом і фіксує його поточний кут повороту.

  4. Плата управління: отримує сигнал від польотного контролера, зчитує дані з потенціометра і подає напругу на мотор, щоб вирівняти реальну позицію із заданою.

Різниця між цифровими та аналоговими пристроями полягає виключно у способі обробки сигналів на платі управління. Мотори, редуктори та корпуси у них можуть бути абсолютно ідентичними.



Аналоговий сервопривід

Класична технологія, яка десятиліттями вірою і правдою служила авіамоделістам. Вона базується на мікросхемі, що генерує імпульси управління з фіксованою низькою частотою.

Принцип роботи і частота PWM 50 Гц

Аналоговий сервопривід отримує ШІМ-сигнал (PWM) від приймача і відправляє імпульси напруги на внутрішній електродвигун із частотою 50 Гц. Це означає, що мотор отримує команду на коригування позиції кожні 20 мілісекунд. Якщо зовнішня сила (наприклад, порив вітру) відхиляє площину, електроніка помічає це і намагається повернути механізм назад, подаючи короткі імпульси струму. Через таку низьку частоту мотор реагує з помітною затримкою (так звана мертва зона — deadband), а утримання позиції стає дещо "м'яким".

Плюси: ціна, простота, доступність

  • Низька вартість: через простішу мікросхему аналогові пристрої значно дешевші у виробництві.

  • Доступність: їх можна знайти в будь-якому магазині для моделістів у величезній кількості варіантів.

  • Енергоефективність: вони споживають менше ампер у стані спокою та під час роботи.

Мінуси: повільніша реакція, нижча точність

  • Слабке утримання центру: при різкому навантаженні вал може злегка відхилятися, перш ніж мотор отримає імпульс на опір.

  • Повільний старт: двигун не може миттєво вийти на максимальну потужність через довгі паузи між імпульсами.



Цифровий сервопривід

Еволюція радіокерованих систем призвела до появи цифрових сервоприводів. Тут замість простої аналогової мікросхеми встановлено високопродуктивний мікропроцесор.

Принцип роботи і висока частота PWM (300+ Гц)

Цифрова плата управління аналізує вхідний сигнал і відправляє напругу на мотор із частотою від 300 Гц до 500 Гц (або кожні 2–3 мілісекунди). Завдяки такій щільності імпульсів мотор реагує на найменше відхилення миттєво. Мертва зона звужується до мінімуму, а повна потужність двигуна доступна одразу з моменту старту.

Плюси: точність, тримання позиції, швидкість

  • Хірургічна точність: ідеальне повернення в нульову (центральну) точку після маневру.

  • Миттєвий відгук: надзвичайно швидка реакція на рухи стіків пульта.

  • Жорстке утримання: вал фіксується як моноліт, пручаючись будь-яким зовнішнім аеродинамічним навантаженням.

Мінуси: ціна, більше споживання струму

  • Висока вартість: наявність мікропроцесора та високоякісних моторів без сердечника (coreless) або безколекторних (brushless) робить їх суттєво дорожчими.

  • Енергоспоживання: через те, що мотор отримує напругу 300 разів на секунду, він споживає значно більше енергії. Якщо ви використовуєте багато цифрових сервомашинок, вам знадобиться дуже надійний BEC (перетворювач напруги) та містке джерело живлення. Щоб грамотно розрахувати енергетичний баланс вашої системи, радимо вивчити матеріал: як вибрати акумулятор LiPo для FPV-дрона.



Порівняльна таблиця: точність, швидкість, момент, ціна, споживання

Характеристика

Аналоговий сервопривід

Цифровий сервопривід

Частота імпульсів (на мотор)

~50 Гц

300+ Гц

Точність та роздільна здатність

Середня

Дуже висока

Швидкість реакції (відгуку)

Повільна (є затримка)

Миттєва

Утримання позиції під навантаженням

Слабке ("м'яке")

Жорстке (безкомпромісне)

Споживання струму

Низьке

Високе

Цінова категорія

Бюджетна

Середня / Преміальна



Коли точно потрібен цифровий сервопривід

Перехід на цифру виправданий там, де мілісекунди вирішують долю польоту.

FPV-крило з агресивним керуванням

Швидкісне літаюче крило (FPV Wing) летить зі швидкістю понад 100-150 км/год. На таких швидкостях аеродинамічний тиск на елевони колосальний. Аналогова серво для крила просто не втримає площину, що призведе до флатера (небезпечних вібрацій) і втрати керування.

3D-пілотаж літаків

Виконання фігур вищого пілотажу (hovering, knife-edge) вимагає ідеального утримання центру і миттєвої реакції великих рулів управління.

Управління важкими поверхнями (елерони великих крил)

Безпілотники розвідувального та тактичного класу потребують потужних механізмів. Наприклад, для моделей з ДВЗ зазвичай беруть потужні цифрові сервоприводи разом з паливною системою, оскільки вони здатні долати потужний потік від великого ДВЗ-мотора і вібрації корпусу.



Коли вистачить аналогового

Не варто переплачувати, якщо ваша задача не вимагає інженерних надмірностей.

Тренувальні моделі

Для першого літака з пінопласту (пінольота), завдання якого — повільно літати по колу і прощати помилки пілота-новачка, аналогова машинка є ідеальним економічним рішенням.

Прості RC-машинки і човни

Поворот коліс на невеликій радіокерованій моделі машинки або керма напрямку на бюджетному катері чудово працює на аналоговій базі. Їхня невелика швидкість відгуку тут практично непомітна для ока.



Що ще важливо при виборі: момент (kg·cm), швидкість (sec/60°), напруга

Обираючи пристрій, окрім електронної плати, обов'язково дивіться на його фізичні характеристики:

  • Момент сервопривода (Torque): позначається як kg/cm сервопривід. Якщо вказано 10 kg·cm, це означає, що машинка може підняти вантаж вагою 10 кг на важелі довжиною 1 см. Для великого крила потрібні механізми від 3 до 5 kg·cm.

  • Швидкість (Speed): час, необхідний для повороту вала на 60 градусів без навантаження. Наприклад, 0.12 sec/60° — це чудовий показник для швидкого FPV-літака.

  • Напруга (Voltage): більшість сервомашинок живляться від 4.8В до 6.0В. Якщо ви використовуєте високовольтні (HV) системи, переконайтеся, що сервопривід підтримує роботу від 7.4В (пряме живлення від 2S акумулятора).



ТОП-моделей цифрових і аналогових сервоприводів

Індустрія сформувала свій пантеон перевірених механізмів. Серед стандартних розмірів абсолютними фаворитами залишаються моделі від TowerPro: MG996R та MG995. Це перевірені часом механізми з латунними шестернями, які чудово зарекомендували себе у наземній техніці та великій авіації (існують як у цифрових, так і в аналогових версіях).

У сегменті мікро-серво (9-12 грамів) для FPV-крил лідирують цифрові моделі від EMAX (наприклад, ES08MD II) та KST, які гарантують феноменальну плавність ходу без люфтів.

Щоб зробити правильний вибір під конкретний проект і купити цифровий або аналоговий сервопривід можна в каталозі FlyShop. Зважайте на швидкість, матеріали редуктора та енергетичні можливості вашої системи, і ваш апарат завжди летітиме рівно та передбачувано!
